Multi-Viewer z Quad Seaml

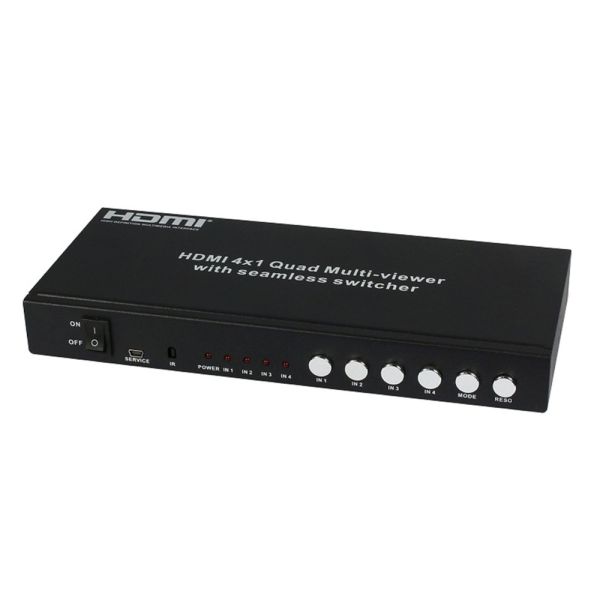

Ten produkt to wysokiej jakości Quad Multi-Viewerz płynnym przełącznikiem 4 na 1. Obsługuje cztery źródła sygnału wejściowego o wysokiej rozdzielczości wyświetlane na jednym ekranie i ma trzy tryby efektu multi-view. Jako przełącznik może również płynnie przełączać cztery wejścia HD. Produktem można sterować na różne sposoby, za pomocą przycisków na panelu przednim, sterowania na podczerwień, sterowania RS232 itp. Produkt zapewnia łącze S/PDIF do jednoczesnego przesyłania źródła dźwięku HDMI.

Funkcje:

• Zgodny z HDMI 1.3a, HDCP 1.2
• Obsługuje multipleksowane 4 wejścia i 1 wyjście HDMI
• Obsługuje rozdzielczość do 1080p High Definition
• Obsługa 4by1 Quad Multi-viewer i bezproblemowego przełącznika
• Obsługa funkcji skalowania w górę, funkcji skalowania w dół
• Obsługa wielu rozdzielczości wyjściowych
• Obsługa cyfrowego formatu audio LPCM / AC3 / DTS
• Przycisk Pomoc, IR, RS232 itp różne sposoby sterowane
• System IR pozwalający na kontrolę źródła na końcu wyświetlacza

Zawartość opakowania:

• HDMI Quad Multi-Viewer - 1szt
• Zasilacz 12V / 2,5 A DC - 1szt
• Pilot Zdalnego Sterowania - 1szt
• Szerokokątny Odbiornik IR - 1szt
• Szerokopasmowy Nadajnik IR - 4szt
• Kabel RS232 - 1szt
• Instrukcja obsługi-1szt

Specyfikacja:

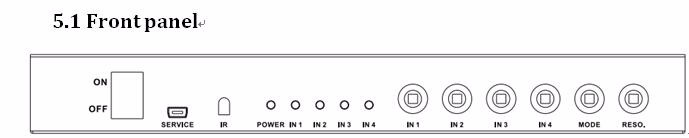

• ON / OFF: włącznik / wyłącznik zasilania.
• SERWIS: Tylko do użytku fabrycznego.
• IR: Okienko odbiornika pilota.
• DIODA ZASILANIA: Ta czerwona dioda LED świeci się, gdy urządzenie jest podłączone do źródła zasilania.
• IN1,2,3,4 LED: Ta czerwona dioda LED świeci się, gdy wyjście jest wybrane do odpowiedniego wejścia.
• PRZYCISK WEJŚCIA: Naciśnij ten przycisk, aby wybrać źródło sygnału wejściowego.
• PRZYCISK TRYBU: Naciśnij ten przycisk, aby wybrać tryb wyświetlania wielu widoków.
• PRZYCISK RESO: Naciśnij ten przycisk, aby wybrać rozdzielczość wyjścia HDMI.

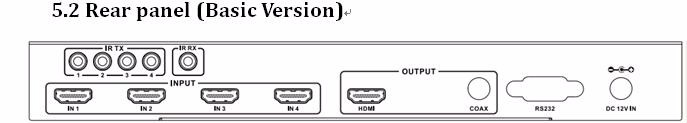

• WEJŚCIE: To gniazdo służy do podłączenia wyjścia źródła HDMI z DVD, PS3, dekodera i Note Book
• WYJŚCIE: HDMI to miejsce, w którym podłączasz telewizor HD lub monitor za pomocą kabla HDMI do wyświetlania źródła wejściowego, a koncentryczne to miejsce, w którym podłączasz wzmacniacz za pomocą kabla koncentrycznego.
• IR RX: Podłącz do odbiornika podczerwieni w celu odbioru sygnału podczerwieni. Upewnij się, że używany pilot znajduje się w bezpośrednim polu widzenia odbiornika podczerwieni.
• IRTX: Podłącz kabel IR Blaster dołączony do zestawu, aby przesyłać sygnał IR. Ustaw nadajnik podczerwieni w bezpośrednim polu widzenia sterowanego sprzętu.
• RS232: Podłącz port RS232 do komputera PC lub notebooka za pomocą kabla RS232.
• DC 12V: Podłącz zasilacz 12V DC do urządzenia i podłącz adapter do gniazdka ściennego AC.

Podłącz i używaj

Podłącz źródła sygnału, takie jak odtwarzacz Blu-Ray, Play Station 3, odbiornik audio/wideo, odbiorniki satelitarne i komputery wyposażone w interfejsy wyjściowe HDMI za pomocą krótkiego kabla HDMI do wejść HDMI schwitchera.

Podłącz za pomocą kabla HDMI wyjście schwitchera HDMI do urządzenia wyświetlającego o wysokiej rozdzielczości, takiego jak projektory HD-LCD, HD-DLP i HD (interfejs wejściowy HDMI). Używaj kabli HDMI, o długości jakie są zalecane dla każdego połączenia.

Switcher jest zasilany z zewnętrznego zasilacza, który jest w zestawie. Podłącz zasilanie najpierw do źródła, następnie do schwitchera, a następnie do telewizora HD lub projektora.

Źródłem wejściowym można sterować z wyświetlacza. Osiąga się to za pomocą opcjonalnego odbiornika podczerwieni skierowaneg z dala od ekranu (ów), który może być połączony za pomocą opcjonalnego adaptera pomiędzy HDMI a IR, wstawiony pomiędzy złączem kablowym HDMI wyświetlacza przełącznika przerzutnika w pozycji „IR”. Końcówka nadajnika IR służy do podłączenia do przełącznika i jest wskazywany na źródło (źródła). Przełącznik ma również możliwość sterowania za pomocą pilota.

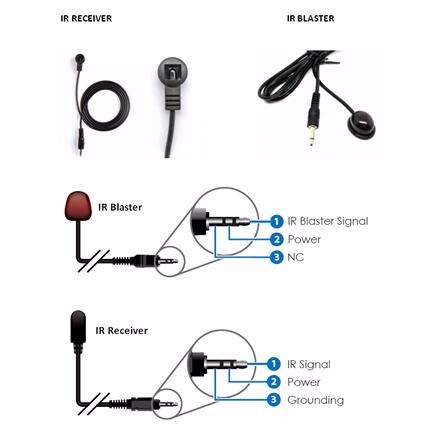

Szerokopasmowy IR (30 KHz ---60 KHz) wprowadzenie:

NadajnikIR (TX)

Aby sterować źródłem: Podłącz IR Blaster do portu IRTX nadajnika; umieść blaster przed okiem podczerwieni źródła.

Odbiornik IR (RX)

Aby sterować źródłem: Podłącz odbiornik podczerwieni do portu IR RX jednostki odbiorczej; umieść odbiornik na wyświetlaczu lub w jego pobliżu.

Szczegółowy opis trybu wyświetlania

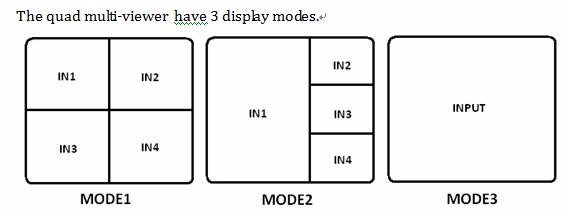

Poczwórna przeglądarka multiview ma 3 tryby wyświetlania:

MODE1: Poczwórna przeglądarka multiview dzieli cztery wejścia HD na ten sam rozmiar i wyświetla je na jednym ekranie. A teraz przełącz przycisk wejścia na panelu przednim lub pilocie na podczerwień, dźwięk wyjściowy HDMI będzie odpowiadał wybranemu źródłu wejściowemu.

MODE2: Poczwórny multi-viewer dzieli cztery wejścia HD na jeden większy i trzy mniejsze obrazy na jednym ekranie. A teraz przełącz przycisk wejścia na panelu przednim lub pilocie na podczerwień, większy obraz będzie odpowiadał wybranemu źródłu wejścia. Dźwięk z wyjścia HDMI podąża za większym źródłem obrazu.

MODE3: poczwórny multi-viewer oddzieli wyświetlanie czterech wejść HD, a teraz jest to płynny przełącznik.

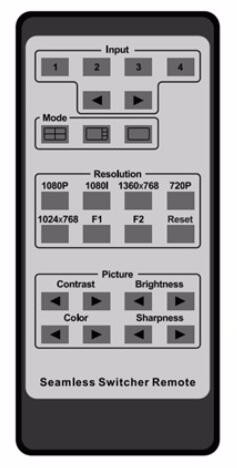

Zdalne sterowanie

1. Przycisk wyboru wejścia: naciśnij te przyciski, poczwórny multi-viewer wybierze odpowiednie źródło wejścia, a dioda LED na panelu przednim wskaże status wybranego źródła wejścia.
2. Przycisk wyboru trybu: naciśnij te przyciski, multi-viever przeglądarka internetowa wybierze odpowiedni tryb, patrz szczegółowy opis (rozdział 5.7).Przycisk rozdzielczości: naciśnij te przyciski, HDMI wyświetli inną rozdzielczość, 1080p,1080i,720p,1024x768,1360x768.
   * Przycisk F1,F2 rozwija się dla funkcji zdefiniowanej przez użytkownika.
   * Naciśnij przycisk Reset, poczwórna przeglądarka multiview zostanie zresetowana do stanu fabrycznego.
3.
4. Przycisk obrazu: naciśnij te przyciski, aby dostosować kontrast obrazu, jasność, kolor i ostrość.

Podręcznik użytkownika - kontroler PC

Instalatia

Kontroler PC to zielone oprogramowanie. Wystarczy użyć kabla, aby podłączyć komputer przez port RS232 i skopiować „Quad multi-viewer.exe” do komputera, aby zakończyć instalację.

Przygotowanie

1. Połącz komputer PC i multi-viewer kablem RS232 (nagłówki po obu stronach kabla powinny być ŻEŃSKIE)
2. Włączenie wielu przeglądarek
3. Kliknij dwukrotnie ikonę Quad multi-viewer.exe, aby go uruchomić

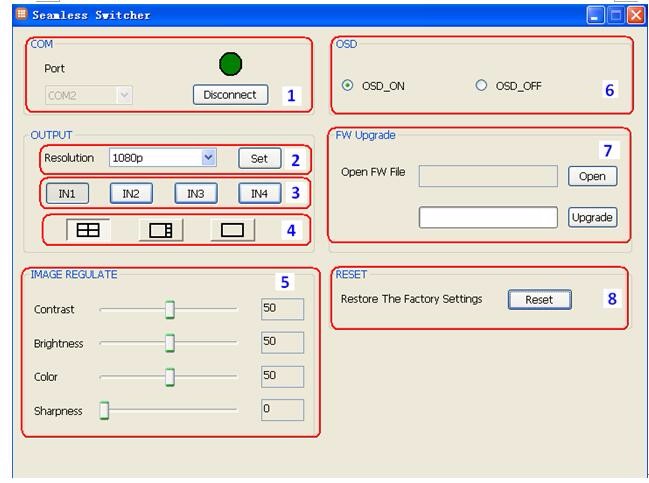

1. Wybierz PC podłącz port COM, kliknij, aby podłączyć lub odłączyć komputer i wiele przeglądarek.
2. Wybierz rozdzielczość wyjściową HDMI.
3. Wybierz źródło wejściowe.
4. Wybierz tryb wyjścia, patrz szczegółowy opis (rozdział 5.7).
5. Dostosuj jakość obrazu wyjściowego HDMI.
6. Wyświetl lub ukryj menu OSD.
7. Aktualizacja oprogramowania sprzętowego: kliknij, aby otworzyć oprogramowanie układowe.Kliknij przycisk aktualizacji, nowe oprogramowanie układowe zostanie automatycznie pobrane do wielu przeglądarek i ponownie uruchomione.
8. Naciśnij przycisk Reset, poczwórna przeglądarka multiview zostanie zresetowana do stanu fabrycznego.

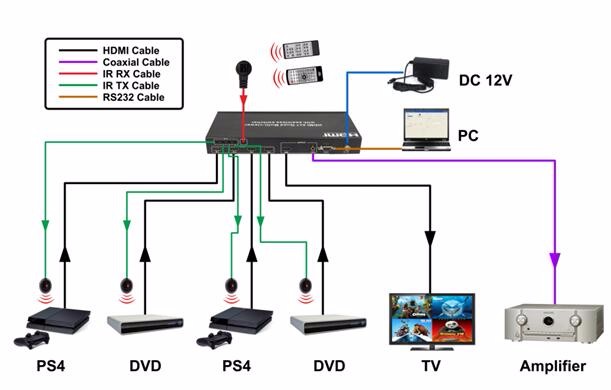

Diagram połączeń
