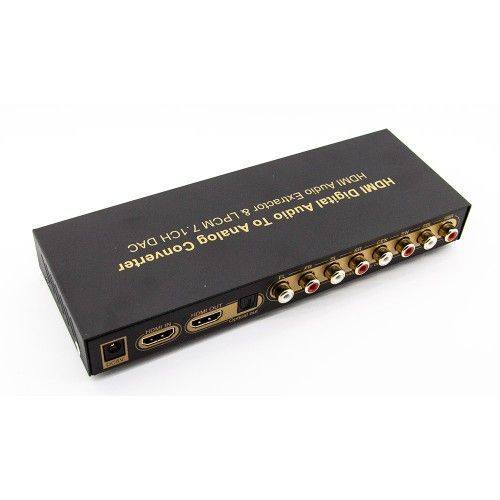

Ten konwerter audio HDMI na 7.1-kanałowy może pomóc w synchronizacji oddzielnego sygnału HDMI do optycznego cyfrowego wyjścia audio SPDIF, podczas gdy cyfrowy strumień audio LPCM po wewnętrznym, wysokiej jakości wielokanałowym przetworniku cyfrowo-analogowym DAC konwertuje analogowe wyjście audio do wzmacniacza.
Konwerter HDMI 7.1 Audio pozwala synchronizować oddzielny sygnał HDMI do optycznego cyfrowego wyjścia audio SPDIF, natomiast cyfrowy strumień audio LPCM po wewnętrznej wysokiej jakości wielokanałowych DAC przekształca analogowe wyjście audio do wzmacniacza.
Wsparcie 2CH/5.1CH/7.1CH inne cyfrowe sygnału audio LPCM są konwertowane. Stosowany on jest do odtwarzacza DVD, urządzeń Blu-ray, odtwarzacze sieciowe, dekoderów, PS4, PS3, XBOX One, notebooków i wiele innych urządzeń rozrywkowych wykorzystujących dokowanie.
Ten produkt zaprojektowany tak, aby korzystanie urządzeniem A/V było wygodniejsze, wydajne i oszczędne..
Konwerter HDMI pozwala na odczytanie sygnału audio ze źródła HDMI. Można wziąć swój pierwotny sygnał audio HDMI i konwertować jego do cyfrowego wyjścia wielokanałowego optycznego lub analogowego. Ten produkt obsługuje 2CH, 5.1CH, 7.1CH LPCM cyfrowego formatu audio. Jest to jeden doskonały konwerter audio dla DVD, Blue-Ray DVD, PS3, X360BOX, HD DVD, PC itp.
Cechy:
1 x wejście HDMI i 1 x wyjście HDMI, można synchronizować rozdzielania sygnału audio HDMI.
Obsługa 12-bitowego Deep Color Full HD, 3D i 4K*2K wideo
Obsługa CEC
Wsparcie wielokanałowego LPCM cyfrowe audio do wyjścia analogowego, do 7.1 CH.
Wykorzystuje 24bit / 192kHz DAC
Indykator formatu audio LPCM
Obsługuje 3 tryby dla wyjścia audio. Można przełączać się między wielokanałowym, stereo (2CH) oraz wyciszenie.
Wysokiej jakości dźwięk, niski poziom hałasu
Zasilacz DC5V

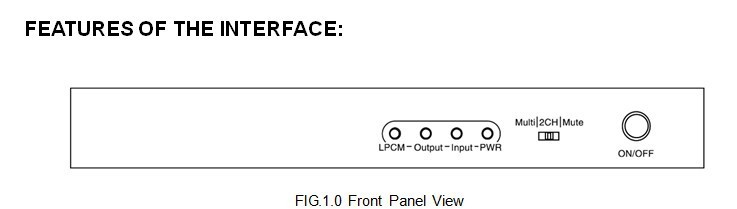

Dioda LPCM: Wskaźnik formatu audio LPCM
Wejście LED: wskaźnik stanu wejścia HDMI
Wyjście LED: Wskaźnik stanu wyjścia HDMI
PWR LED: indykator POWER ON/OFF
SWITCH: przełącznik trybu pracy wyjścia audio
Multi: wielokanałowy tryb audio. Przełącza się do tego trybu dla HDMI źródła do wyjścia 5.1/7.1 LPCM dźwięku na wbudowanej EDID. Następnie wyjście RCA 5.1/7.1CH analogowe audio optyczne wyjście 2-kanałowy LPCM cyfrowe audio i wyjście HDMI bypass. Uwaga: wsparcie potrzebuje od odtwarzacza i płyty wielokanałowego wyjścia audio.
CH: Tryb stereo 2-kanałowy. Przełącz do trybu 2CH dla źródła HDMI do wyjścia LPCM 2-kanałowy dźwięk na wbudowanym EDID. Potem RCA, optyczne i HDMI wyjście audio stereo
Wyciszenie: Tryb wyciszenia. Następnie RCA, optyczne brak wyjścia, wyjście HDMI bypass.

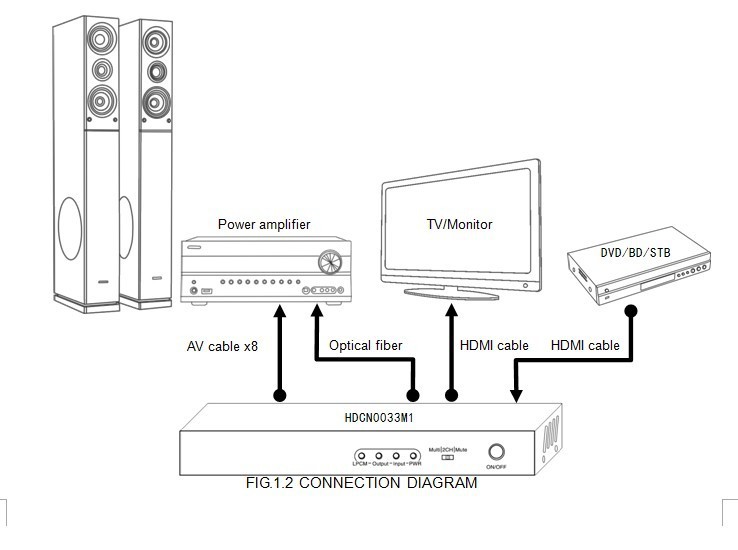

Podłącz jeden kabel HDMI z odtwarzacza DVD/Blu-Ray do gniazda HDMI konwertera.
Podłącz jeden kabel HDMI z telewizora/monitora do portu wyjściowego HDMI konwertera.
Jeśli potrzebujesz cyfrowego sygnału audio, podłącz jeden włókno optyczne z cyfrowego wzmacniacza do portu wyjściowego SPDIF konwertera.
Jeśli potrzebujesz analogowego sygnału należy podłączyć osiem kabli AV z analogowym wzmacniaczem do analogowych portów wyjściowych audio konwertera, kanały muszą odpowiadać. Jeśli chcesz podłączyć do wzmacniacza stereo lub TV zasilania, wystarczy połączyć porty FL/FR 2, a przełącznik trybu EDID w 2CH.
Podłącz zasilacz 5V do konwertera i włóż do gniazdka zasilania.
Specyfikacja:
Rozdzielczość HDMI
do 4K/30Hz, 1080P/1080I/720P/576P/480P/60Hz
Obsługa formatu koloru wideo
24bit/deep color 30bit,36bit
HDMI Audio Format
DTS-HD/Dolby-TrueHD/LPCM/DTS/Dolby-AC3/DSD
Cyfrowy format konwersji audio
LPCM, do 7.1CH
Maksymalna przepustowość HDMI
300MHz
Maksymalna szybkość transmisji HDMI
9 Gbps
Wejście/Wyjście sygnału TMDS
0.5~1.5 Volts p-p (TTL)
Wejście/Wyjście sygnału DDC
5 Volts p-p (TTL)
Zakres częstotliwości próbkowania DAC
32~192 KHz
Zakres szybkości transmisji DAC
16~24 Bit
Poziom sygnału wyjściowego analogowego RCA
2V RMS
SNR (1KHz@ 0dB)
≥90dB
THD+N (1KHz@ 0dB)
≤0.01%
Pasmo przenoszenia
20Hz~20KHz
Odległość wejściowego kabla HDMI
≤15m AWG26 standardowy kabel HDMI
Odległość wyjściowego kabla HDMI
≤15m(1080P)/8m(4K) AWG26 standardowy kabel HDMI
Maksymalna moc pracy
500mA
Format adaptera zasilania wejściowego
AC 100V~240V 50HZ/60Hz, DC5V/1A
Zakres temperatury pracy
-10 do +55
Zakres temperatury przechowywania
-20 do +60
Zakres wilgotności pracy
10 do 90%RH (bez kondensacji)
Dopuszczalna wilgotność
5 do 95%RH (bez kondensacji)
Wymiar obudowy(Dł x szer x wys)
205 x 74 x 26 mm
Waga
360g
Uwagi:
Proszę korzystać się z urządzenia zgodnie z instrukcją dla utrzymania długiego terminu użytkowania urządzenia.
Urządzenie powinno być zabiezpieczone od wilgotnych, wysokotemperaturowy, zakurzonych miejsc oraz środowiska oksydacyjnego.
Wszystkie części muszą być zabezpieczone od silnych drgań, uderzeń, itp.
Dotykanie zasilacza mokrymi rękami jest zabronione.
Proszę trzymać głowicę zasilacza, a nie ciągnąć za przewód przy odcięci od gniazdka.
Prosze wyłączyć zasilanie, gdy urządzenie nie używane przez dłuższy czas.
Proszę nie otwierać obudowy i nie dotykać części wewnątrzne.
Pytanie czy po podłączeniu HDMI lub optyki w tv sygnał pójdzie do
tego urządzenia i czy wqyjścia to bezpośrednio na głośniki czy
trzeba podłączać pod wzmacniacz kina domowego.
by Allegro on 28 sty 2020
A
Czy po podłączeniu HDMI lub optyki w tv sygnał pójdzie do tego
urządzenia
- Po optyce - tak, po HDMI - nie
Czy wqyjścia to bezpośrednio na głośniki czy trzeba podłączać
pod wzmacniacz kina domowego
- Urządzenie trzeba podłączyć pod wzmacniacz.
by Sergiy on 28 sty 2020
00
Q
witam mam uszkodzone wyjscie optyczne w telewizorze ale mam wyjscie
hdmi arc czy za pomocą tego konwertera przeslę sygnał audio
wielokanałowo( analogowo lub optycznie) do amplitunera bez wejsć
hdmi i najprawdopodobniej nie obsługujacego funkcji arc
by Allegro on 18 lut 2020
A
Ten dekoder potrzebuję wideo z wyjścia HDMI oraz nie wspiera
sygnału ARC
